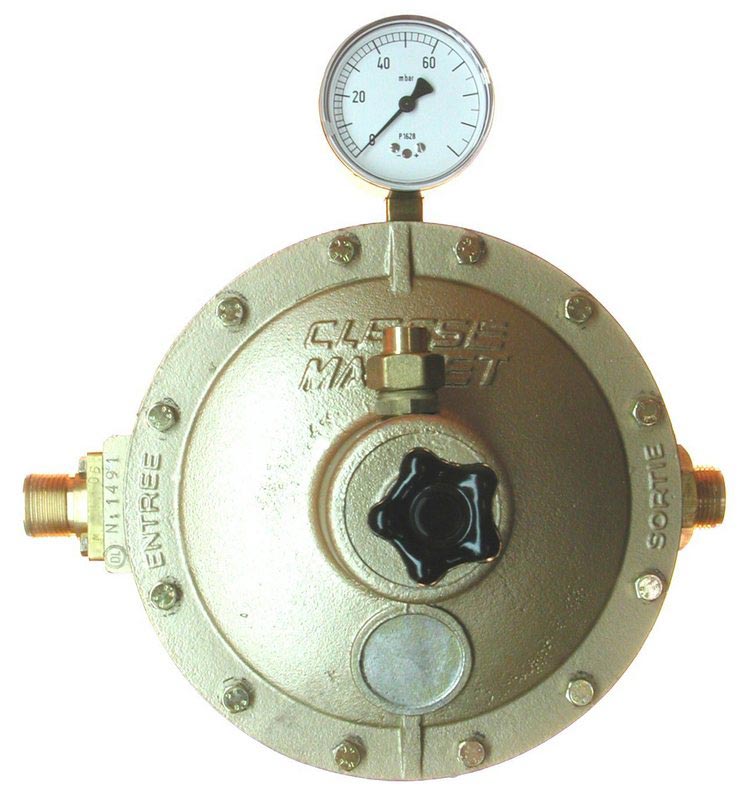

Détendeurs basse pression DLBP2 C

Détendeur basse pression de précision moyen débit à membrane large en 3/4 "

Marque :

Type : Détendeur gaz

  • Détendeurs basse pression DLBP2 C
    Achat Détendeurs basse pression DLBP2 C - Vente Détendeur basse pression de précision moyen débit à membrane large en 3/4 "
Notice de montage

Caractéristiques techniques :
- Appareil en laiton et alliage d’aluminium
- Utilisation sur tous gaz Gaz Corps se présentant à l'état fluide, d'une grande élasticité, très compressible, expansible et occupant la totalité de l'espace du récipient qui le contient. Un gaz est un ensemble d'atomes ou de molécules très faiblemen... non corrosifs
- Pression Pression La pression est une notion physique fondamentale. Elle correspond à la force par unité de surface qu'exerce un fluide ou un solide sur celle-ci. Elle se mesure sur un manomètre et l'unité est le bar (1 bar=1 kg/cm2). La pression est le résultat d'une forc... d’utilisation maximum : 6 bar Bar Unité de mesure de la pression des fluides, notamment du gaz naturel, le bar est une unité de mesure de la pression équivalent à 100 000 pascals. Le bar présente l'intérêt d'être voisin de l'atmosphère (pression atmosph&eacu...

Plages de réglage :
- Réglable de 8 à 60 Millibars
- Réglable de 20 à 150 Millibars
- Réglable de 30 à 300 Millibars
- Réglable de 100 à 500 Millibars
- Réglable de 100 à 700 Millibars
- Réglable de 500 Millibars à 1,5 Bars

Raccordements :
- En entrée :
  - Mâle 3/4 gaz Gaz Corps se présentant à l'état fluide, d'une grande élasticité, très compressible, expansible et occupant la totalité de l'espace du récipient qui le contient. Un gaz est un ensemble d'atomes ou de molécules très faiblemen...
  - Écrou et douille à braser
- En sortie :
  - Mâle 3/4 Gaz Gaz Corps se présentant à l'état fluide, d'une grande élasticité, très compressible, expansible et occupant la totalité de l'espace du récipient qui le contient. Un gaz est un ensemble d'atomes ou de molécules très faiblemen...
  - Écrou et douille à braser

A noter

DÉTENDEUR BP2 A PRESSION Pression La pression est une notion physique fondamentale. Elle correspond à la force par unité de surface qu'exerce un fluide ou un solide sur celle-ci. Elle se mesure sur un manomètre et l'unité est le bar (1 bar=1 kg/cm2). La pression est le résultat d'une forc... REGLABLE

detendeur-basse-pression DL - BP1

detendeur-basse-pression DL - BP1



Tableau de débits DL BP 2 TYPE C

Pression amont Pression amont La pression amont est la pression à l'entrée du détendeur. 6 Bars maxi

Débits en m3/ heure d'azote

Pression amont Pression amont La pression amont est la pression à l'entrée du détendeur.
en Bars

Pression aval Pression aval La pression avale est la pression à la sortie du détendeur. en millibar



12



20



30



40



50



75



100



150



200



300



500



800



1000

2

12

22

35

40

43

45

41

43

48

48

43

39

26

4

14

25

44

53

56

68

68

74

89

87

82

80

81

6

16

28

47

60

60

84

82

94

113

124

113

113

116

Débits en Kg/heure de propane

Pression amont Pression amont La pression amont est la pression à l'entrée du détendeur.
en Bars

Pression aval Pression aval La pression avale est la pression à la sortie du détendeur. en millibar



12



20



30



40



50



75



100



150



200



300



500



800



1000

2

20

35

56

64

69

72

66

69

77

77

68

63

42

4

23

40

70

84

89

108

108

117

142

139

130

127

129

6

25

45

75

95

95

133

130

150

180

197

180

180

184

Débits en m3/heure de gaz Gaz Corps se présentant à l'état fluide, d'une grande élasticité, très compressible, expansible et occupant la totalité de l'espace du récipient qui le contient. Un gaz est un ensemble d'atomes ou de molécules très faiblemen... naturel

Pression amont Pression amont La pression amont est la pression à l'entrée du détendeur.
en Bars

Pression aval Pression aval La pression avale est la pression à la sortie du détendeur. en millibar



12



20



30



40



50



75



100



150



200



300



500



800



1000

2

16

28

45

51

55

57

53

55

61

61

54

50

33

4

18

32

56

67

71

86

86

93

113

111

104

101

103

6

20

36

60

76

76

106

104

120

144

157

144

144

147

Fiche produit DLBP2new.pdf

Détendeurs basse pression DLBP2 C obsolète ou en panne ?

REA est spécialiste depuis plus de 30 ans dans régulation des fluides.

N'hésitez pas à nous contacter par téléphone au 04 75 47 74 85.
Ou par mail à

REA est là pour vous conseiller et vous aider à trouver la pièce de remplacement ou une adaptation sur mesure de votre matèriel.
REA fait également des recherches de solutions techniques de remplacement en cas d'obsolescence de produits.

Comment choisir mon Détendeurs basse pression DLBP2 C ?

Facteurs à prendre en considération pour le choix d'un Détendeurs basse pression.

Pour sélectionner correctement un Détendeurs basse pression, nous devons prendre en considération les paramètres suivant :

  • Pression aval à réguler
  • Pression amont
  • Plage de débit
  • Performance d’étanchéité
  • Fluide contrôlé
  • Température du fluide
  • Précision de réglage
  • Dimension de tuyauterie
  • Type de raccordement
  • Spécification matière
  • Type de mesure de pression
  • Protection aux surpressions

Pour plus d'informations techniques, consulter notre page d'aide au choix et au dimensionnement d'un Détendeurs basse pression industriel.

Installation d'un Détendeurs basse pression DLBP2 C

  • Les membranes élastomères peuvent être perméables à certains types de gaz, il est donc nécessaire de laisser les évents des boîtes à ressort libres pour permettre la ventilation.
  • La ligne de prise de pression doit être d’un diamètre au moins égal au taraudage du corps de l’appareil. Si la ligne est longue, elle doit être d’un diamètre supérieur. La règle est d’utiliser le diamètre de tuyauterie supérieur tous les 6.1 mètres / 20 feet de ligne. Une ligne de prise de pression trop petite entraîne un temps de réponse plus long et peut provoquer une instabilité. 3/8’’ est le diamètre nominal minimal requis.
  • Pour les déverseurs, la pression d’étanchéité est inférieure à la pression de début d’ouverture. Afin d’éviter les fuites, il faut que la pression d’étalonnage du déverseur soit bien supérieure à celle du detendeur.
  • Les évents doivent être toujours pointés vers le bas pour éviter l’accumulation d’eau de condensation ou autres dans la boîte à ressort.
  • Les lignes de prise de pression doivent être dans une zone de 10 fois le diamètre de tuyauterie par rapport aux perturbations (coude, réduction, vanne d’arrêt,...)
  • Lors de l’installation de deux détendeurs en série, il faut s’assurer d’un volume suffisant entre les deux appareils pour garantir une régulation sans pompage du premier étage.
  • Montage dans de multiples positions, y compris sur colonne montante et assemblage dans un endroit protégé

Avantages de cette gamme pour l'industrie

  • Garantie de précision de la pression aval même en cas de fortes variations de la pression amont
  • Débits élevés même en cas de faibles pressions amont
  • Faible encombrement

Notre DLBP2 C pour air comprimé et gaz gaz Corps se présentant à l'état fluide, d'une grande élasticité, très compressible, expansible et occupant la totalité de l'espace du récipient qui le contient. Un gaz est un ensemble d'atomes ou de molécules très faiblemen... industriels non corrosifs couvre pratiquement tous les besoins industriels.

Nos produits sont compatible (selon référence) pour les liquides et gaz corrosifs ou non, gaz propres, vapeur : propane (C3H8), méthane (CH4), CO2, oxygène (O2), N2O, air, azote (N2), hydrogène (H2), argon (Ar), helium (He).

Merci de vérifier l'adéquation des valeurs avec vos besoins : la stabilité de la pression régulée est convenable lorsque le débit nominal demandé par l'installation se situe entre 20 et 80 % du débit maxi sous clapet.

  • Sous dimensionné, l’appareil fonctionne grand ouvert et ne régule pas;
  • Sur dimensionné, le clapet agit trop près du siège et l’on assiste à un phénomène de pompage.

Prévoir sur votre installation les dispositifs de sécurité nécessaires en préventions des risques liés à l’utilisation des gaz gaz Corps se présentant à l'état fluide, d'une grande élasticité, très compressible, expansible et occupant la totalité de l'espace du récipient qui le contient. Un gaz est un ensemble d'atomes ou de molécules très faiblemen... propres à votre installation, (filtres, soupapes, anti-retours, alarmes, détecteurs, etc…)

Pour plus d'informations techniques, consulter notre page d'aide pour savoir comment convertir des m3/h en Normo m3/h.
